DC充電パイルの放熱方法は何ですか？

DC 充電パイルのサプライヤーとして、私はこれらの重要なデバイスの放熱方法についてお客様からの質問によく遭遇します。過剰な熱は効率の低下、コンポーネントの損傷、さらには安全上の危険につながる可能性があるため、熱放散は DC 充電パイルの設計において重要な要素です。このブログ投稿では、DC 充電パイルで採用されているさまざまな放熱方法を詳しく掘り下げ、その原理、利点、制限について説明します。

1. 自然対流冷却

自然対流冷却は最も単純かつ基本的な放熱方法です。温度差によって引き起こされる空気の自然な動きに依存しています。充電パイルが熱を発生すると、その周囲の空気が加熱され、密度が低くなり、上昇します。その後、上昇する暖かい空気と入れ替わるために冷たい空気が流入し、熱を奪う継続的な空気の流れを生み出します。

自然対流冷却の原理は簡単です。充電パイルは、その外側に通気孔またはフィンを備えた設計になっています。これらの機能により、空気にさらされる表面積が増加し、内部コンポーネントから周囲環境への熱の伝達が促進されます。暖かい空気は通気孔を通って上昇し、冷たい空気は充電パイルの底部または側面から入ります。

自然対流冷却の主な利点の 1 つは、そのシンプルさと低コストです。ファンやポンプなどの追加の電力消費コンポーネントは必要ないため、充電パイルの全体的なエネルギー消費とメンテナンス要件が軽減されます。また、自然対流冷却のため静かなので、騒音が気になる環境にも適しています。

ただし、自然対流冷却には限界があります。これは、特に高出力の充電パイルの場合、他の熱放散方法と比較して比較的非効率的です。自然対流の冷却能力は、装入パイルと周囲環境との温度差、および熱伝達に利用できる表面積によって決まります。暑い気候や高出力の用途では、自然対流だけでは充電パイルを最適な温度範囲内に保つのに十分ではない可能性があります。

2. 強制空冷

ファン冷却としても知られる強制空冷は、自然対流冷却よりも効率的な熱放散方法です。ファンを使用して充填パイル内に空気を積極的に移動させ、熱伝達率を高めます。

強制空冷方式では、装入庫内にファンを設置し、外部から冷気を取り込み、暖気を排出します。ファンは、充電パイルの設計に応じて、吸気口または排気口、またはその両方に配置できます。空気は、電源モジュールや変圧器などの発熱コンポーネントの上に送られ、熱を吸収して運び去ります。

強制空冷の主な利点は、冷却効率が高いことです。空気を積極的に動かすことで、自然対流冷却と比較して熱伝達率を大幅に高めることができます。そのため、発熱量の多い高出力充電パイルに適しています。ファンは広く入手可能で比較的安価であるため、強制空冷も比較的簡単でコスト効率が高くなります。

ただし、強制空冷にはいくつかの欠点もあります。ファンは電力を消費するため、充電パイルのエネルギー消費量が増加します。また、騒音も発生するため、環境によっては迷惑となる場合があります。さらに、ファンには可動部品があり、時間の経過とともに摩耗する可能性があるため、定期的なメンテナンスと交換が必要になります。

3. 液体冷却

液体冷却は、液体冷却剤を使用して装入パイルから熱を逃がす非常に効率的な熱放散方法です。冷却剤は発熱コンポーネントから熱を吸収し、熱交換器に伝達し、そこで周囲環境に放散されます。

液冷システムには、直接液冷と間接液冷の 2 つの主なタイプがあります。直接液冷システムでは、冷却剤がパワーモジュールなどの発熱コンポーネントと直接接触します。これにより、冷却剤が熱源から直接熱を吸収できるため、効率的な熱伝達が可能になります。ただし、直接液体冷却では、冷却剤が漏れてコンポーネントに損傷を与えるのを防ぐために、より複雑な設計とシーリングが必要です。

間接液冷システムでは、冷却剤が閉ループを循環して熱交換器に熱を伝達し、熱交換器は空気または別の冷却剤によって冷却されます。このタイプのシステムは、直接液体冷却よりも複雑さが少なく、信頼性が高くなりますが、効率が若干劣る可能性があります。

液体冷却の主な利点は、冷却効率が高いことです。液体冷却剤は空気よりも比熱容量が大きいため、単位体積あたりにより多くの熱を吸収できます。これにより、液冷システムは大量の熱を迅速かつ効果的に放散できるようになり、高出力の充電パイルに適したものになります。液体冷却は、ファンやその他の騒音の大きいコンポーネントを必要としないため、比較的静かです。

ただし、液体冷却システムは空冷システムよりも複雑で高価です。ポンプ、熱交換器、冷却液リザーバーなどの追加コンポーネントが必要となるため、装入パイルのコストとメンテナンス要件が増加します。さらに、液体冷却システムは、コンポーネントの適切な機能を確保し、漏れを防ぐために定期的なメンテナンスが必要です。

4. 相変化冷却

相変化冷却は、冷媒の蒸発潜熱を利用して装入パイルから熱を逃がす比較的新しい革新的な放熱方法です。相変化冷却システムでは、冷媒が発熱部品によって加熱されて蒸発します。その後、蒸気は凝縮器に上昇し、そこで冷却されて凝縮されて液体に戻ります。その後、液体冷媒は蒸発器に戻り、サイクルを繰り返します。

相変化冷却の主な利点は、その高い冷却効率です。冷媒の蒸発潜熱は、空気または液体冷却剤の比熱容量よりもはるかに高いため、蒸発プロセス中に大量の熱を吸収する可能性があります。これにより、相変化冷却システムは、高出力アプリケーションであっても、大量の熱を迅速かつ効果的に放散できます。

相変化冷却は、ファンやその他の電力を消費するコンポーネントを必要としないため、比較的静かでエネルギー効率も高くなります。さらに、相変化冷却システムはコンパクトかつ軽量になるように設計できるため、スペースが限られている用途に適しています。

ただし、相変化冷却システムは他の熱放散方法よりも複雑で高価です。蒸発器、凝縮器、コンプレッサーなどの特殊なコンポーネントが必要となるため、充電パイルのコストとメンテナンス要件が増加します。さらに、相変化冷却システムは、コンポーネントの適切な機能を確保し、漏れを防ぐために、慎重な設計と設置を必要とします。

結論

結論として、DC 充電パイルにはいくつかの放熱方法があり、それぞれに独自の利点と制限があります。自然対流冷却はシンプルで低コストですが、比較的非効率です。強制空冷は効率が良いですが、電力を消費し、騒音も発生します。液体冷却は効率が高いですが、より複雑で高価です。相変化冷却は、高い冷却効率を実現する新しく革新的な方法ですが、より複雑で高価でもあります。

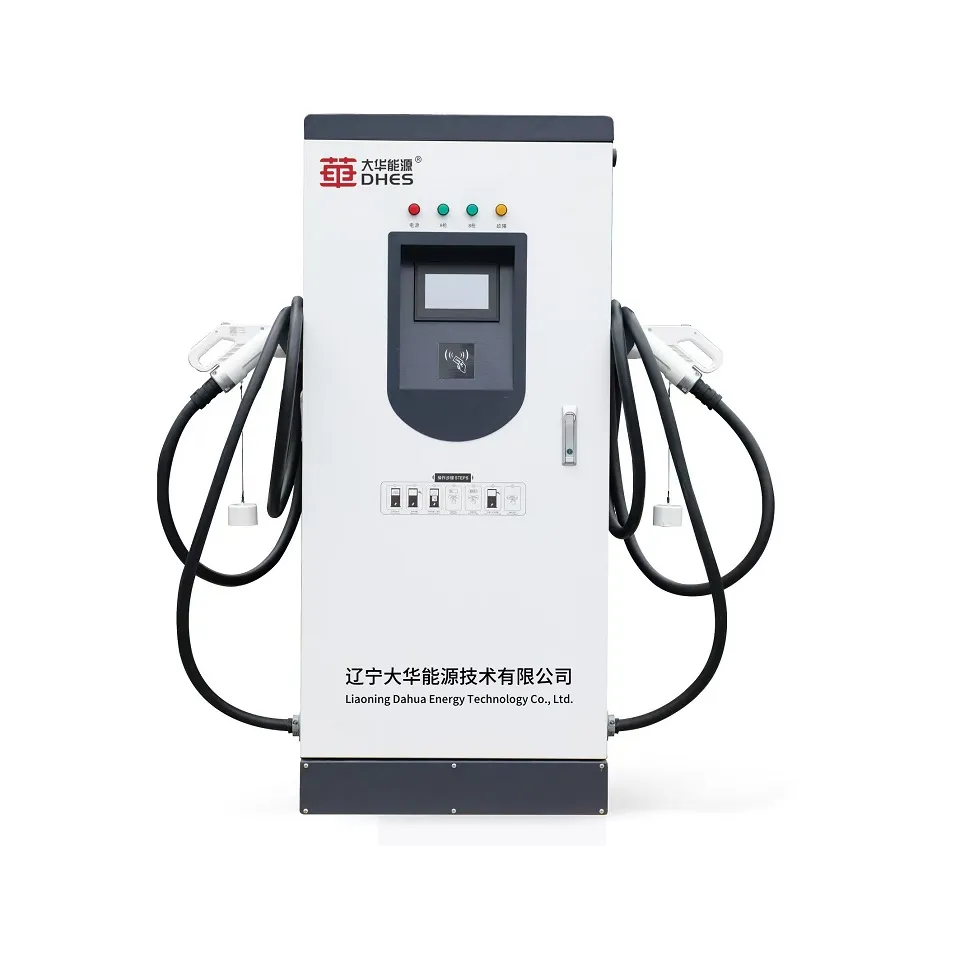

DC充電パイルのサプライヤーとして、当社はお客様のニーズを満たすために、さまざまな放熱方法を備えた幅広い製品を提供しています。私たちの160kW DC充電器、120kW DC充電器、 そして80kW DC充電器高度な放熱技術を使用して設計されており、信頼性が高く効率的な動作を保証します。

DC充電パイルの購入をご検討されている方、放熱方法についてご質問がございましたら、お気軽にお問い合わせください。喜んで詳しい情報を提供し、お客様のニーズに合った製品の選択をお手伝いいたします。

参考文献

• ASHRAE ハンドブック - HVAC システムおよび機器。米国加熱冷凍空調技術者協会。
• 電子システムの熱管理。ドナルド・Q・カーン 他マグロウヒル教育。
• データセンター向けの冷却テクノロジー。米国エネルギー省。
